LED-Anzeigetafel selber bauen? Was es wirklich braucht

Irgendwann fällt in jeder Vorstandssitzung der Satz: "Die Panels kann man doch direkt in China bestellen, das machen wir selber." Und tatsächlich: Die LED-Module selbst sind über Plattformen wie Alibaba deutlich günstiger als im Komplettangebot eines Integrators. Nur sind die Module eben nicht das Projekt. Wir zeigen ehrlich, was zwischen der Panel-Bestellung und der ersten funktionierenden Anzeigetafel liegt, damit Ihr Verein eine informierte Entscheidung trifft.

1. Einkauf: Panels aus Übersee sind nur der Anfang

Beim Direktimport kommen zum Panelpreis schnell dazu: Seefracht oder teure Luftfracht, Zoll und Einfuhrsteuer, ein Wechselkursrisiko und Lieferzeiten von mehreren Wochen bis Monaten. Dazu die inhaltlichen Fragen: Welcher Pixel Pitch passt zur Betrachtungsdistanz? Reicht die Helligkeit (Outdoor braucht 5'000+ Nits) bei direkter Sonne? Stimmt die Schutzklasse (IP65 vorne) für Regen und Staub? Wer hier falsch bestellt, hat keine Rückgabemöglichkeit, und Ersatzmodule einer anderen Charge weichen farblich sichtbar ab. Bestellen Sie deshalb immer Reservemodule mit.

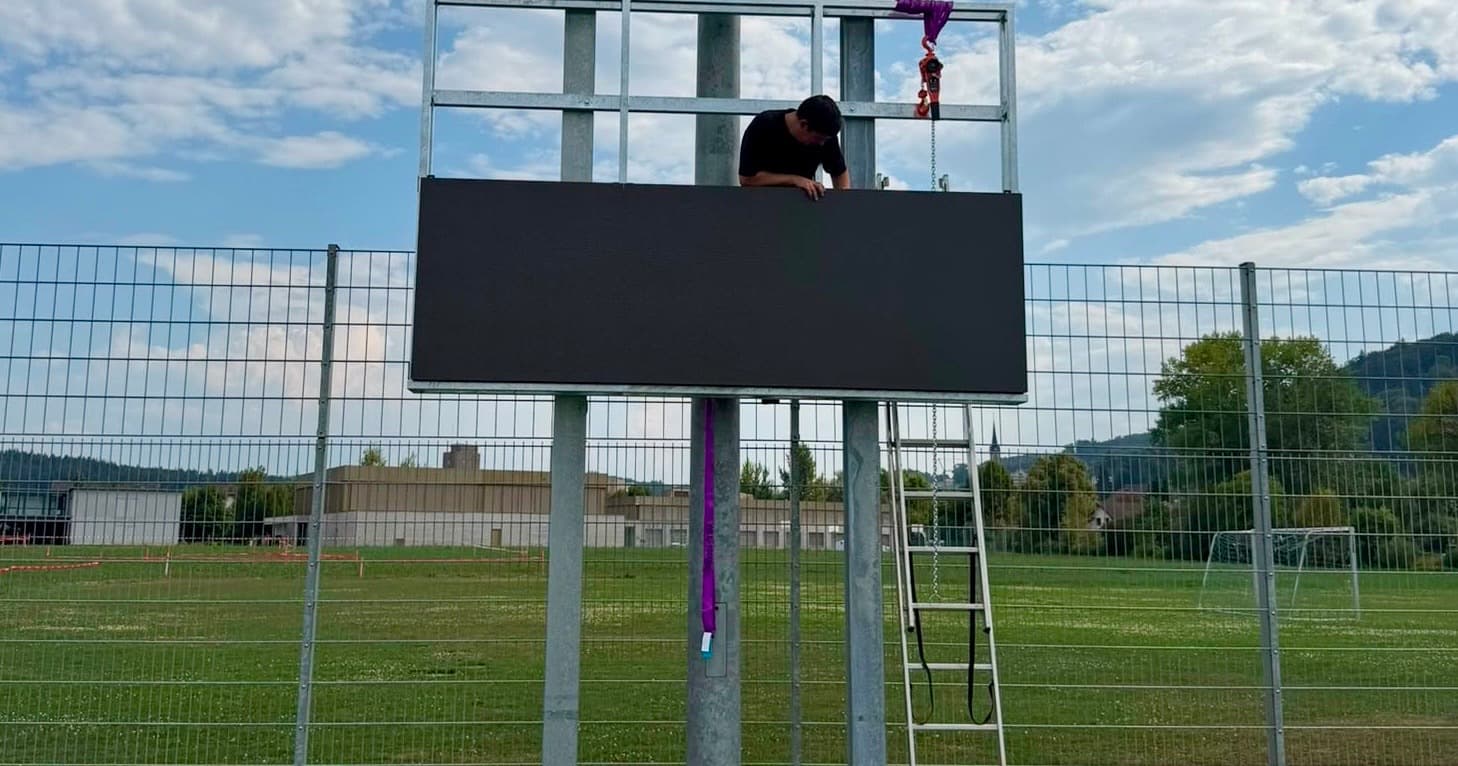

2. Fundament und Montage: hier wird es ernst

Eine Outdoor-LED-Wand von 4 auf 2.5 Metern wiegt mehrere hundert Kilogramm und wirkt bei Sturm wie ein Segel. Das heisst konkret:

• Statik und Fundament: Stahlkonstruktion und Betonfundament müssen für Windlasten ausgelegt sein, in der Regel mit Berechnung durch eine Fachperson
• Baubewilligung: Eine fest installierte Anzeigetafel ist vielerorts bewilligungspflichtig, klären Sie das vor der Bestellung mit der Gemeinde
• Elektrik: Der Anschluss gehört in die Hände eines Elektrikers (Leistungsbedarf, Absicherung, Blitzschutz, FI)

Fachgerechte Montage ist kein Nice-to-have: Sie ist eine Haftungsfrage. Kippt eine unsachgemäss montierte Tafel, haftet der Verein.

3. Signalweg: Distanz sauber überbrücken

Das Setup ist immer gleich aufgebaut: Der Computer oder Laptop (oder ein LemonScore Controller) wird per HDMI an den LED-Prozessor angeschlossen. Vom Prozessor zur Tafel geht es über Ethernet-Kabel (bis 100 Meter) oder bei grösseren Distanzen über Glasfaser, fachgerecht in einem Kabelschutzrohr im Boden verlegt, mit Reserve-Rohr für später. Wer hier improvisiert, jagt jahrelang Wackelkontakten und Bildaussetzern nach.

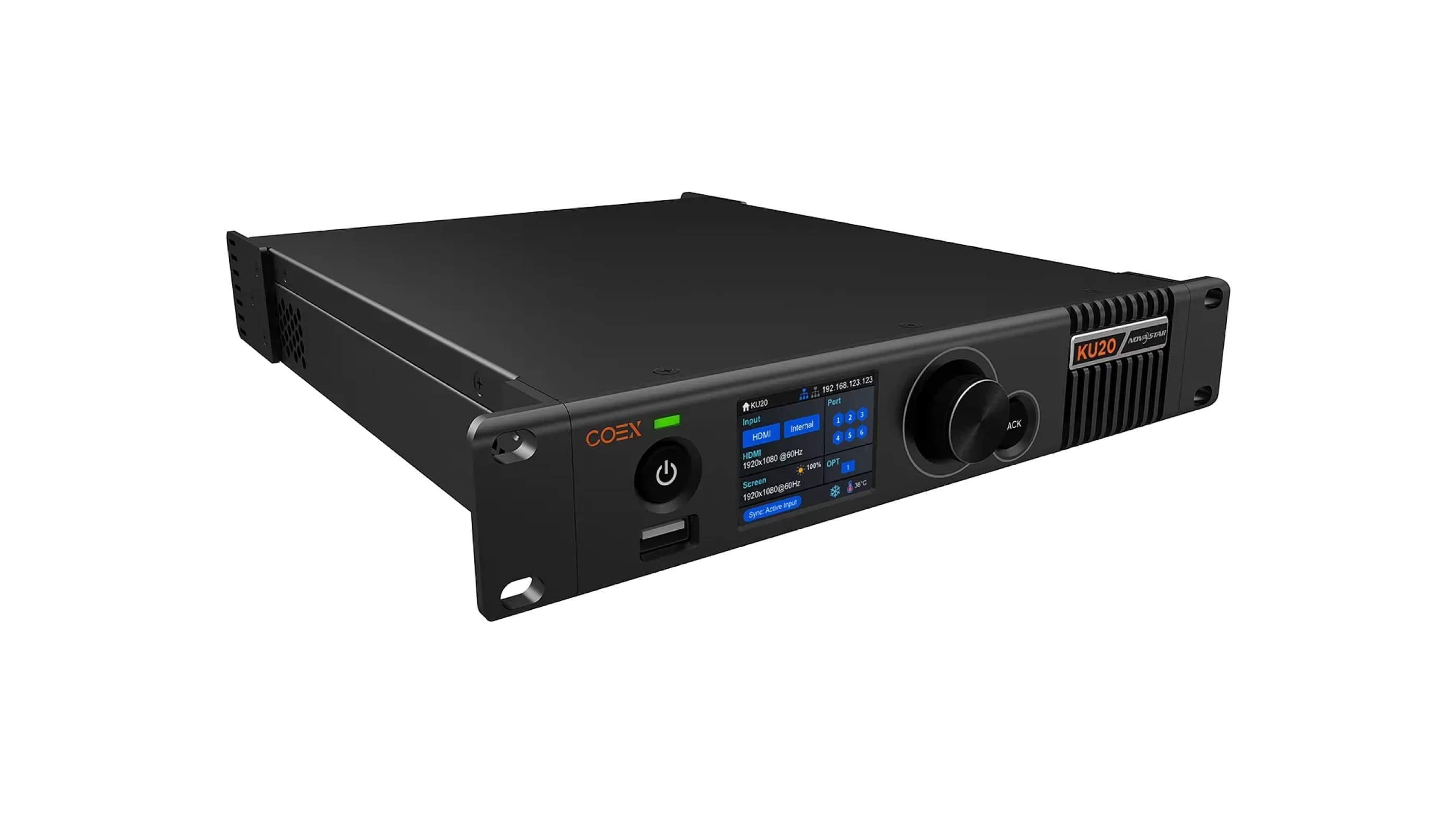

4. LED-Prozessor einrichten: das unterschätzte Kapitel

LED-Module zeigen nicht einfach ein HDMI-Bild an. Dazwischen sitzt ein LED-Prozessor (Sending Unit) plus Receiving Cards in den Cabinets, die konfiguriert werden müssen: Mapping der Module, Helligkeitskurven, Farbkalibrierung, Refresh-Einstellungen. Welche Systeme sich bewähren und warum wir die Novastar-Plattform empfehlen, lesen Sie in unserem Beitrag Welcher LED-Prozessor für die digitale Anzeigetafel? Rechnen Sie für die Erstkonfiguration ohne Vorerfahrung mehrere Abende ein, mit Anleitung auf Englisch oder Chinesisch.

5. Software: der einfachste Teil

Die gute Nachricht: Sobald die Wand ein Bild zeigt, ist der Rest gelöst. LemonScore läuft auf jedem Windows- oder Mac-Gerät, bespielt die Wand mit Spielstand, Matchuhr und Sponsorenwerbung und lässt sich per Handy fernsteuern. Die Software ist beim Eigenbau derselbe wie beim Integrator-Projekt.

Ehrliches Fazit: Wann lohnt sich der Eigenbau?

Der Eigenbau lohnt sich, wenn der Verein echte Fachleute in den eigenen Reihen hat: einen Elektriker, einen Metallbauer, jemanden mit AV- oder LED-Erfahrung, und wenn diese Personen das Projekt über Jahre begleiten (auch für Reparaturen). Dann sind gegenüber dem Komplettangebot spürbare Einsparungen möglich.

Fehlt dieses Know-how, ist der vermeintlich günstige Import am Ende oft teurer: Fehlkäufe, Montagekosten, Fehlersuche und fehlende Garantieansprüche summieren sich. Ein Integrator liefert Statik, Montage, Verkabelung, Controller-Setup und Gewährleistung aus einer Hand; was das kostet, zeigt unser Kosten-Guide, und wie Vereine die Anschaffung finanzieren, der Beitrag zum Swisslos-Sportfonds.

Ein bewährter Mittelweg: Panels und Konstruktion vom Fachbetrieb, Eigenleistung bei Aushub, Fundament-Vorarbeiten und Kabelzug. So bleibt das Budget im Rahmen, ohne dass die Verantwortung für Statik und Elektrik beim Vorstand landet.
